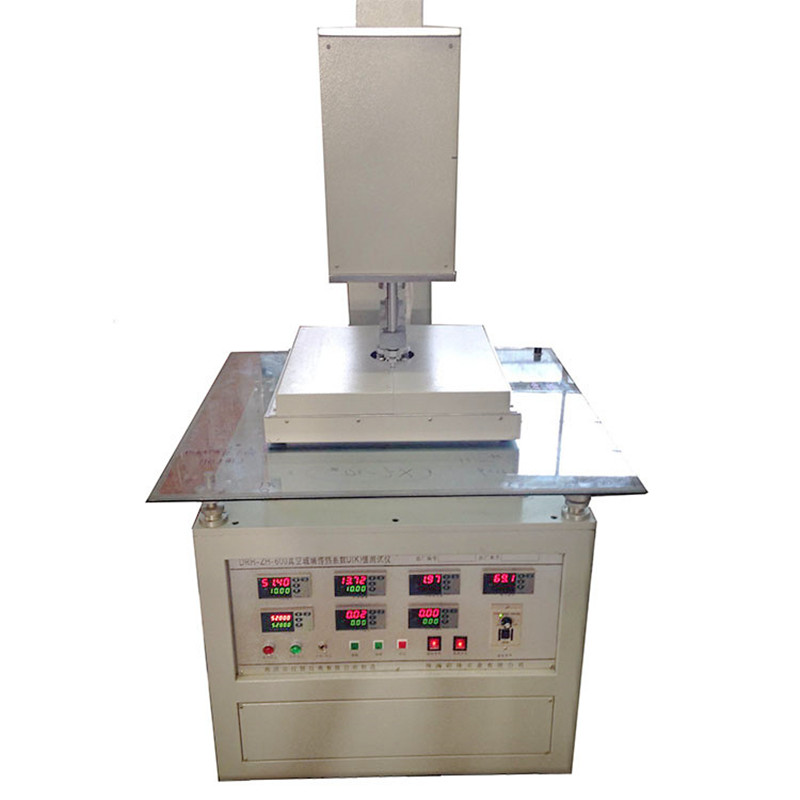

平板導熱系數儀湘潭湘科DRC-II中空玻璃傳熱系數測試儀
一、概述：
該儀器符合GB/T 10295-2008（絕熱材料穩態熱阻及有關特性的測定-熱流計法）標準設計制造。測量和控制均采用計算機控制，實現儀器的全自動測量。
該儀器主要用于中空玻璃傳熱系數U（K）值的測試，也可用于其它絕熱材料的導熱系數測試。
二、主要技術指標：
1、傳熱系數U（K）值范圍：0.5-20W/m2K，測試精度：<5％。
2、導熱系數范圍：0.005-0.2W/mk，測試精度：<5％。
3、試樣尺寸：大于等于600mm×600mm×（5-50）mm。
4、熱面溫度范圍：室溫+10℃——90℃。
5、冷面溫度范圍：5℃——60℃。
6、壓力控制：0-1000（N）。
7、計算機全自動測試控制。
8、儀器電源：220V/50Hz,功耗小于2KW。
三、工作原理：在穩態條件下，在具有平行表面的均勻試件內，建立類似于以兩個平行溫度均勻的平面為界的無限大平板中存在的一維的均勻熱流密度。通過測量冷熱面溫度和熱流密度可計算出樣品的傳熱系數和導熱系數。
設備由冷板總成，電動加壓裝置，熱板總成（包括量熱，內護熱，外護熱部分），數據采集控制系統和計算機測控系統組成。試樣放置在冷熱板之間，利用電動加壓裝置壓緊試樣，冷板恒溫系統和熱板控溫系統提供試樣兩面穩定溫差，量熱器上的熱流計測量出通過試樣的熱流密度，然后計算出試樣的傳熱系數和導熱系數。
配置：含DRC-II傳熱系數測試主機壹臺，軟件壹套，高精度恒溫水槽壹臺，品牌臺式電腦壹臺（可需方自備）。
